20.05.22. 전자회로 : 격자, 하틀리, 콜피츠 발전기







L-C 동조 발진기

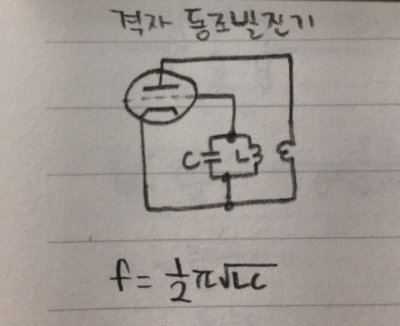

격자 동조발전기의 발진주파수

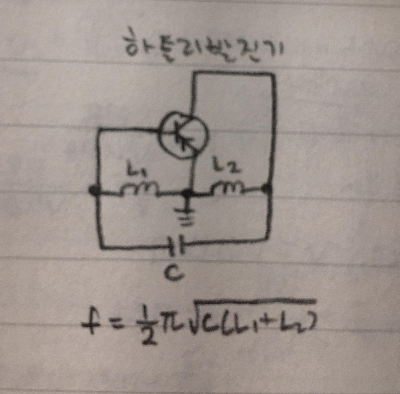

하틀리 발진기의 발진주파수

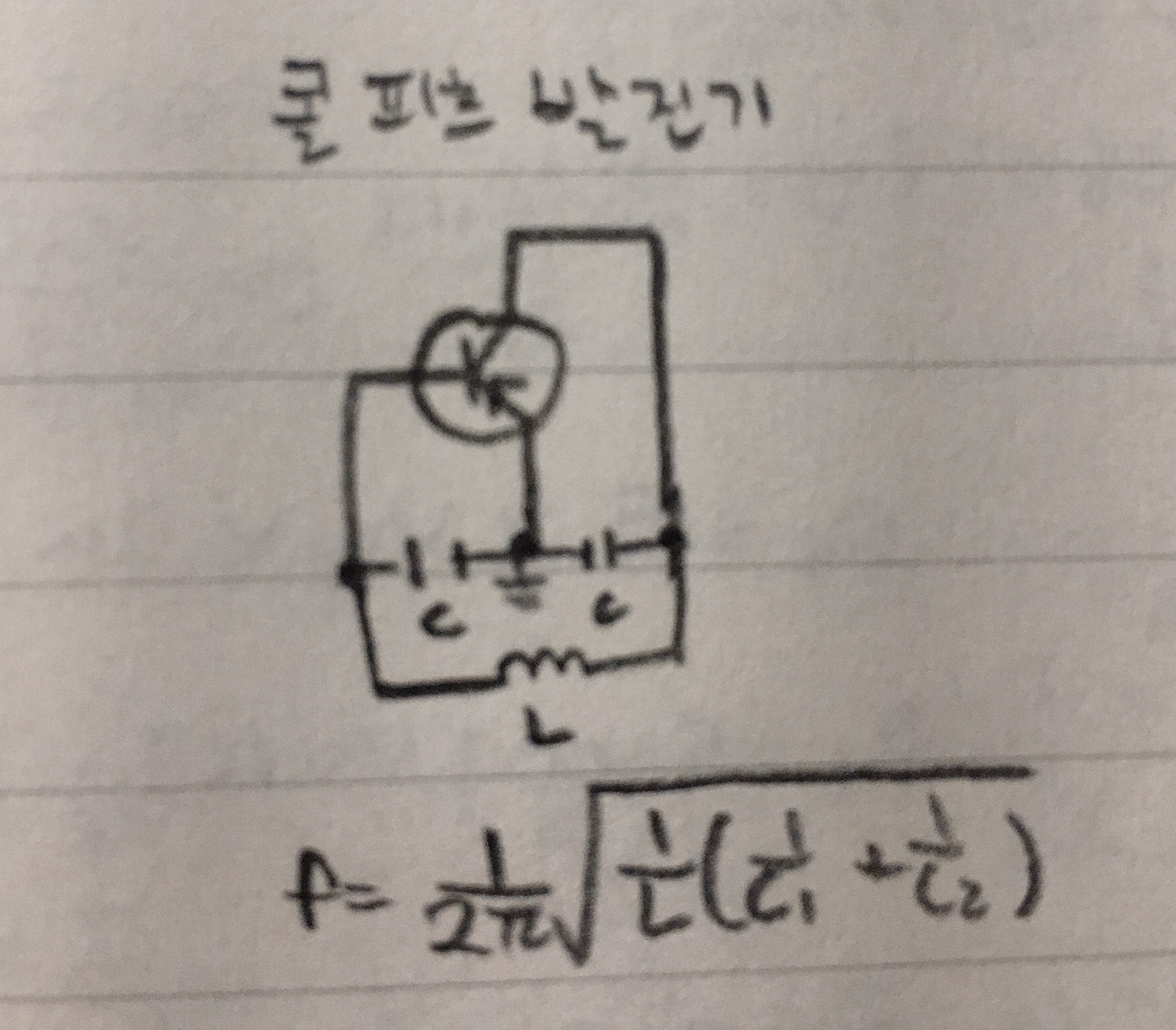

콜피츠 발진기의 발진주파수







19년도 1회차 정보통신기사





다음 그림과 같은 회로에서 결합 계수가 0.5이고, 발진 주파수가 200 [kHz] 일 경우 C의 값은 얼마인가?(단, π=3.14 이고, L1=L2=1 [mH]로 가정한다.)







위 문제풀이





결합 계수를 상호 인덕턴스로 바꿔줘야 한다.

또, 하틀리 인덕턴스 발진 주파수 식의 인덕턴스 부분에 상호 인덕턴스*2를 한 것을 더해준다.











오늘의 공부 :
정보통신기사 19년도 1회 차, 18년도 3회 차 기출문제
